Technische Daten
Die Stumpfschweißmaschinen der Typenreihe SLV ist Erweiterung der Typenreihe SL […] PLUS.

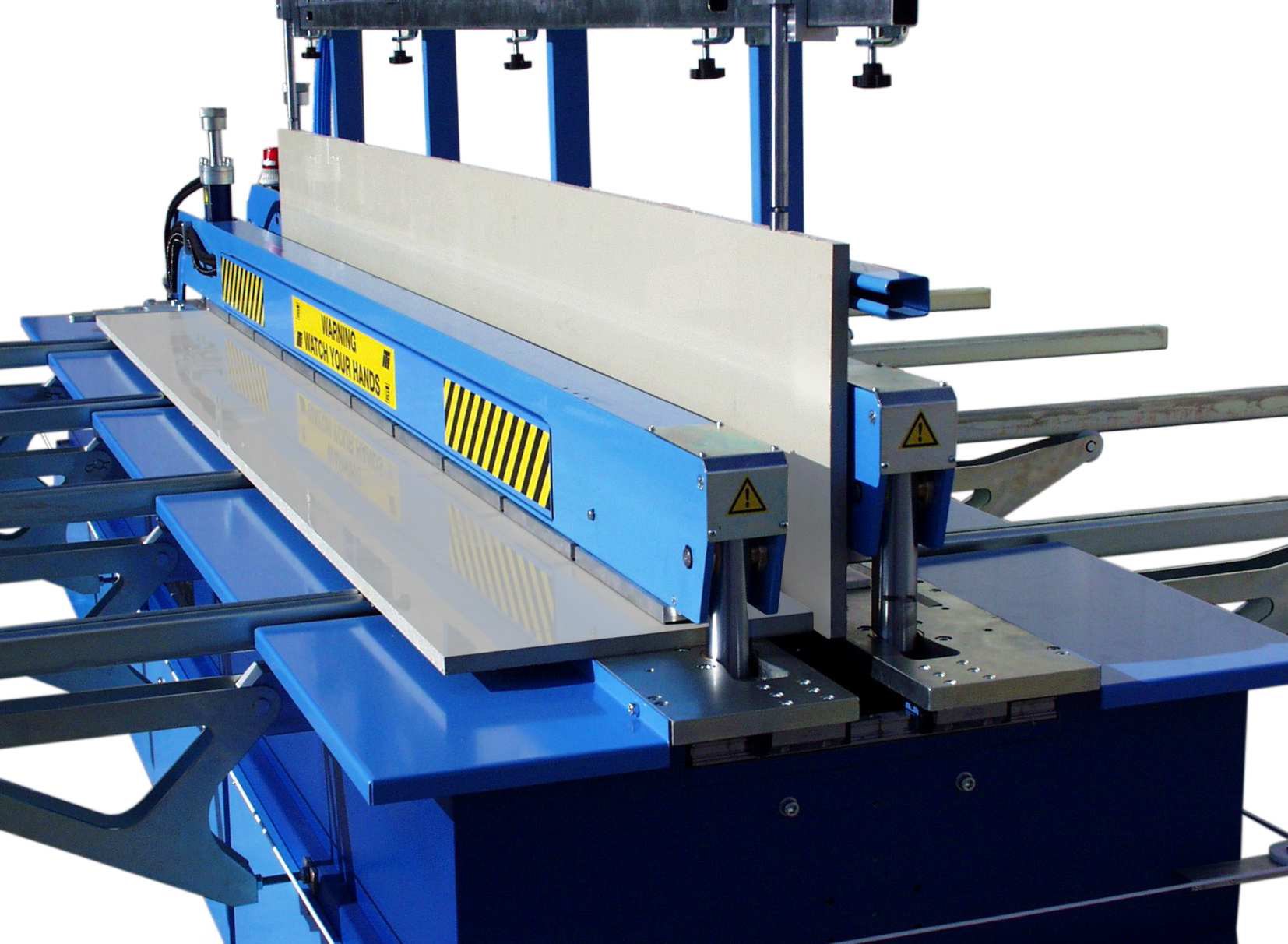

Mit dieser Maschine können thermoplastische Kunststoffe nicht nur in horizontaler Lage, sondern auch im rechten Winkel geschweißt werden. Dadurch können oftmals aufwendige Warmgas- oder Extrusionsschweißnähte, wie auch Abkantungen vermieden werden. Die horizontale Platte wird an die vertikale Platte angeschweißt (Plattenstärken vertikal Schweißen max. 30mm und horizontal Schweißen max. 50mm).
So können rechtwinklige Profile und geschlossene Kanäle mit einem Schenkelinnenmaß ab 300mm hergestellt werden.

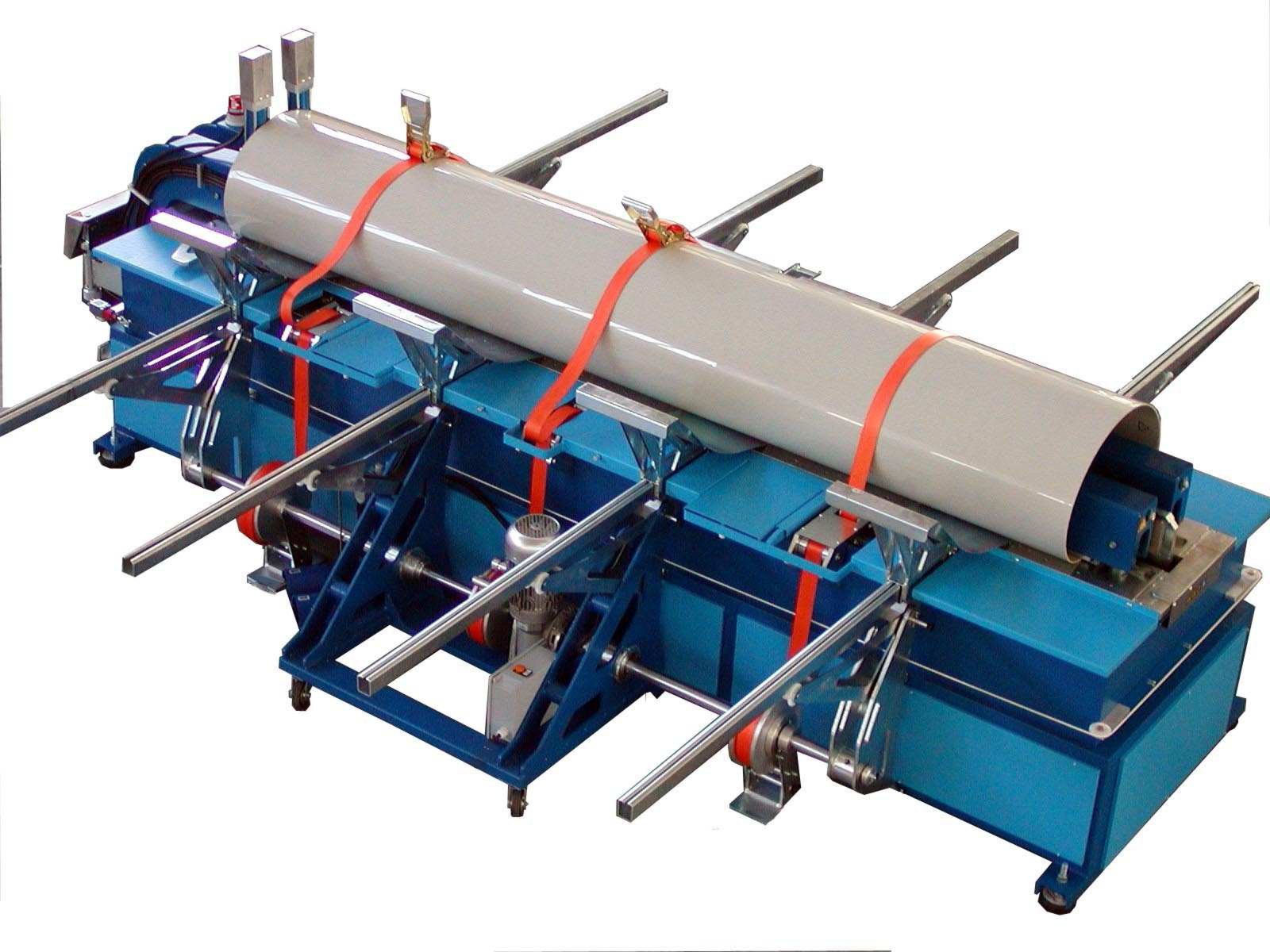

Durch die mit wenigen Handgriffen zu montierende oder demontierende Vakuumhalterung ist eine stabile Fixierung der senkrecht stehenden Platten gewährleistet. Ohne Vakuumhalterung ist es auch bei dieser Version möglich, Rohre ab einem Mindestdurchmesser von 400mm anzufertigen.
Die seitlichen Auflegearme sind ebenfalls hochklappbar, so dass eine unnötige Platzverschwendung bei Nichtgebrauch der Maschine vermieden werden kann.
| max. Arbeitsbreite [mm] | 3000 |
| max. Plattenstärke PE, PP [mm] | 30 |
| max. Plattenstärke PVC [mm] | 8 |
| Anschlussspannung [V] | 400 |
| Anschlussleistung [kW] | 10,4 |
| Maße L x B x H [mm] | 450 x 120 x 180 |
| Maschinengewicht [kg] | 1900 |
| Steuerung | CNC |
Die Stumpfschweißmaschinen der Typenreihe SLV ist Erweiterung der Typenreihe SL […] PLUS.
Mit dieser Maschine können thermoplastische Kunststoffe nicht nur in horizontaler Lage, sondern auch im rechten Winkel geschweißt werden. Dadurch können oftmals aufwendige Warmgas- oder Extrusionsschweißnähte, wie auch Abkantungen vermieden werden. Die horizontale Platte wird an die vertikale Platte angeschweißt (Plattenstärken vertikal Schweißen max. 30mm und horizontal Schweißen max. 50mm).
So können rechtwinklige Profile und geschlossene Kanäle mit einem Schenkelinnenmaß ab 300mm hergestellt werden.
Durch die mit wenigen Handgriffen zu montierende oder demontierende Vakuumhalterung ist eine stabile Fixierung der senkrecht stehenden Platten gewährleistet. Ohne Vakuumhalterung ist es auch bei dieser Version möglich, Rohre ab einem Mindestdurchmesser von 400mm anzufertigen.
Die seitlichen Auflegearme sind ebenfalls hochklappbar, so dass eine unnötige Platzverschwendung bei Nichtgebrauch der Maschine vermieden werden kann.
| max. Arbeitsbreite [mm] | 3000 |
| max. Plattenstärke PE, PP [mm] | 50 |
| max. Plattenstärke PVC [mm] | 25 |
| Anschlussspannung [V] | 400 |
| Anschlussleistung [kW] | 10,41 |
| Maße L x B x H [mm] | 450 x 120 x 180 |
| Maschinengewicht [kg] | 1900 |
| Steuerung | CNC |
Die Stumpfschweißmaschinen der Typenreihe SLV ist Erweiterung der Typenreihe SL […] PLUS.
Mit dieser Maschine können thermoplastische Kunststoffe nicht nur in horizontaler Lage, sondern auch im rechten Winkel geschweißt werden. Dadurch können oftmals aufwendige Warmgas- oder Extrusionsschweißnähte, wie auch Abkantungen vermieden werden. Die horizontale Platte wird an die vertikale Platte angeschweißt (Plattenstärken vertikal Schweißen max. 30mm und horizontal Schweißen max. 50mm).
So können rechtwinklige Profile und geschlossene Kanäle mit einem Schenkelinnenmaß ab 300mm hergestellt werden.
Durch die mit wenigen Handgriffen zu montierende oder demontierende Vakuumhalterung ist eine stabile Fixierung der senkrecht stehenden Platten gewährleistet. Ohne Vakuumhalterung ist es auch bei dieser Version möglich, Rohre ab einem Mindestdurchmesser von 400mm anzufertigen.
Die seitlichen Auflegearme sind ebenfalls hochklappbar, so dass eine unnötige Platzverschwendung bei Nichtgebrauch der Maschine vermieden werden kann.
| max. Arbeitsbreite [mm] | 3000 |
| max. Plattenstärke PE, PP [mm] | 50 horizontales / 30 vertikales Schweißen |
| max. Plattenstärke PVC [mm] | 25 horizontales / 30 vertikales Schweißen |
| Anschlussspannung [V] | 400 |
| Anschlussleistung [kW] | 10,4 |
| Maße L x B x H [mm] | 450 x 120 x 180 |
| Maschinengewicht [kg] | 1900 |
| Steuerung | CNC |
Die Stumpfschweißmaschinen der Typenreihe SLV ist Erweiterung der Typenreihe SL […] PLUS.
Mit dieser Maschine können thermoplastische Kunststoffe nicht nur in horizontaler Lage, sondern auch im rechten Winkel geschweißt werden. Dadurch können oftmals aufwendige Warmgas- oder Extrusionsschweißnähte, wie auch Abkantungen vermieden werden. Die horizontale Platte wird an die vertikale Platte angeschweißt (Plattenstärken vertikal Schweißen max. 30mm und horizontal Schweißen max. 50mm).
So können rechtwinklige Profile und geschlossene Kanäle mit einem Schenkelinnenmaß ab 300mm hergestellt werden.
Durch die mit wenigen Handgriffen zu montierende oder demontierende Vakuumhalterung ist eine stabile Fixierung der senkrecht stehenden Platten gewährleistet. Ohne Vakuumhalterung ist es auch bei dieser Version möglich, Rohre ab einem Mindestdurchmesser von 400mm anzufertigen.
Die seitlichen Auflegearme sind ebenfalls hochklappbar, so dass eine unnötige Platzverschwendung bei Nichtgebrauch der Maschine vermieden werden kann.
| max. Arbeitsbreite [mm] | 4000 |
| max. Plattenstärke PE, PP [mm] | 25 |
| max. Plattenstärke PVC [mm] | 8 |
| Anschlussspannung [V] | 400 |
| Anschlussleistung [kW] | 15,5 |
| Maße L x B x H [mm] | 570 x 120 x 180 |
| Maschinengewicht [kg] | 2800 |
| Steuerung | manuell |
Die Stumpfschweißmaschinen der Typenreihe SLV ist Erweiterung der Typenreihe SL […] PLUS.
Mit dieser Maschine können thermoplastische Kunststoffe nicht nur in horizontaler Lage, sondern auch im rechten Winkel geschweißt werden. Dadurch können oftmals aufwendige Warmgas- oder Extrusionsschweißnähte, wie auch Abkantungen vermieden werden. Die horizontale Platte wird an die vertikale Platte angeschweißt (Plattenstärken vertikal Schweißen max. 30mm und horizontal Schweißen max. 50mm).
So können rechtwinklige Profile und geschlossene Kanäle mit einem Schenkelinnenmaß ab 300mm hergestellt werden.
Durch die mit wenigen Handgriffen zu montierende oder demontierende Vakuumhalterung ist eine stabile Fixierung der senkrecht stehenden Platten gewährleistet. Ohne Vakuumhalterung ist es auch bei dieser Version möglich, Rohre ab einem Mindestdurchmesser von 400mm anzufertigen.
Die seitlichen Auflegearme sind ebenfalls hochklappbar, so dass eine unnötige Platzverschwendung bei Nichtgebrauch der Maschine vermieden werden kann.
| max. Arbeitsbreite [mm] | 4000 |
| max. Plattenstärke PE, PP [mm] | 25 |
| max. Plattenstärke PVC [mm] | 8 |
| Anschlussspannung [V] | 400 |
| Anschlussleistung [kW] | 15,5 |
| Maße L x B x H [mm] | 570 x 120 x 180 |
| Maschinengewicht [kg] | 2800 |
| Steuerung | CNC |
