Die Lufterhitzer und Gebläse regeln und steuern
Sie können auch die Luftversorgung über Frequenzumrichter und mechaniche Luftmengenregler verändern.
Technische Daten
Vorprogrammiert für die optimale Regelung unserer Lufterhitzer mit externer Ansteuerung
Der Regler ist ein vielseitiger Temperaturregler im Standard-DIN-Format 1/32 (48 x 24mm)
Eingang: (universell einstellbar)
Verschiedene Temperaturfühler oder analoge Spannung / Strom
Ausgänge:
- Regelausgang – Digital, PWM, 12VDC (21mA)
- Alarmausgang – Relais, 250VAC, 2A (ohmsche Last) Bandalarm
Wassergeschützte Frontkonstruktion (NEMA4X, entspricht IP66).
Entspricht UL-, CSA-und IEC Normen

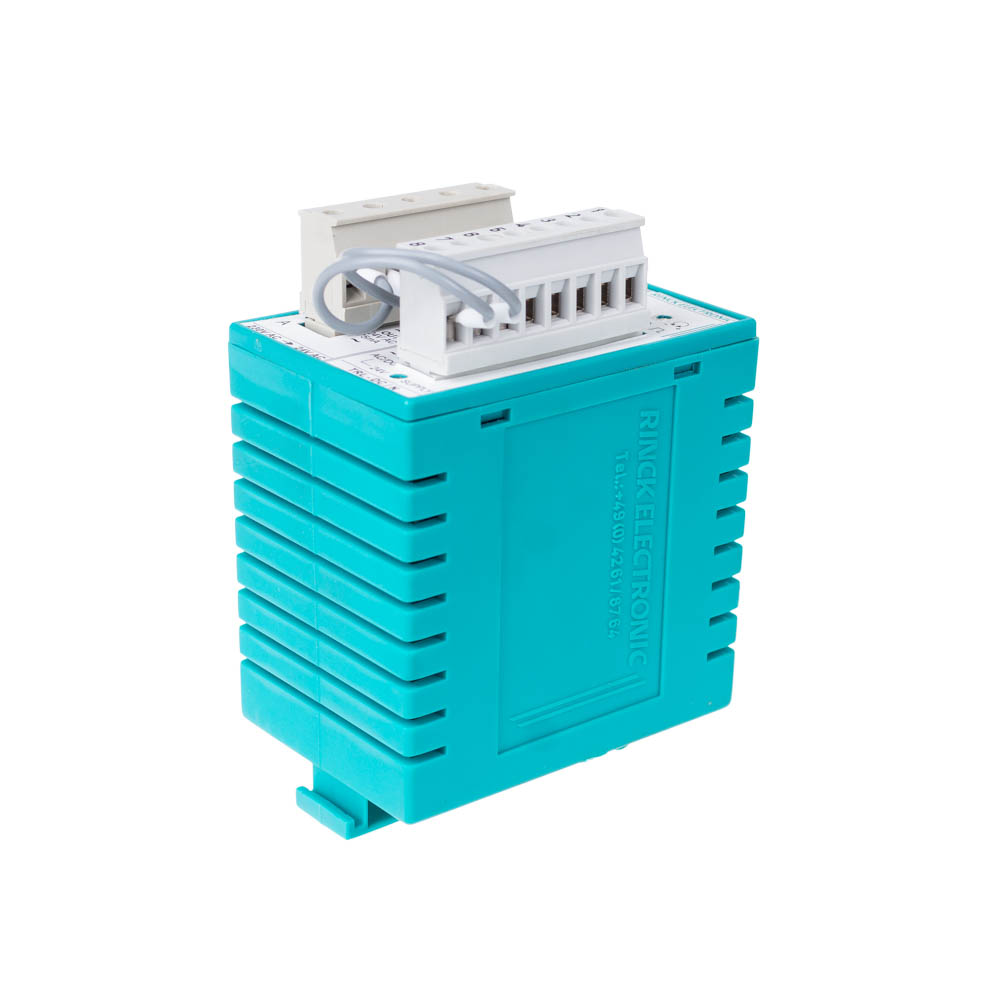

Ansteuerung aller HERZ Lufterhitzer extern bei Verwendung eines analogen Steuersignals (Eingang 0-10V DC oder 4-20mA DC = 0-100% Ausgang)
| Artikelnr. | Beschreibung |
|---|
| 5202111 | Analog-Digitalwandler Eingang 0-10V DC/Ausgang 24V DC PWM |
| 5202112 | Analog-Digitalwandler Eingang 4-20mA DC/Ausgang 24V DC PWM |

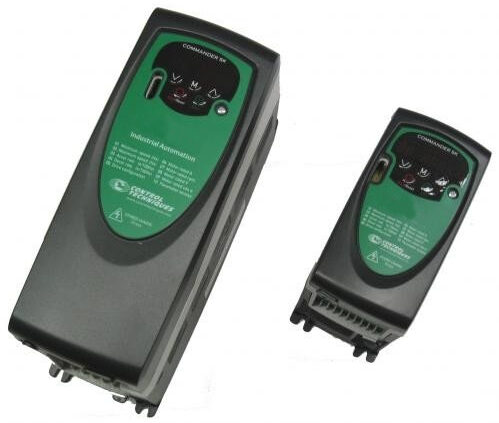

Bedienungsanleitung Frequenzumformer Serie SK
- Präzise Luftmengeneinstellung für Ihre Heissluftprozesse
- Einfach zu parametrieren
- Leicht zu installieren
- Leicht zugängliche Anschlussklemmen mit klarer Beschriftung
- Einfach zu starten – Einstellung per Knopfdruck – Keine komplexe Programmierung nötig
- Eingebauter – bei Bedarf abschaltbarer EMV Filter
- Bedieneinheit mit Anzeige als Standard
- Software- und Dokumentations- CD als Standard enthalten
- RS485- Kommunikationsschnittstelle
- Modbus RTU als Standardprotokoll
- Außergewöhnliche Leistungsstärke
| Artikelnr. | Beschreibung |
|---|
| 5117359 | Frequenzumformer bis 0,75kW |
| 5117360 | Frequenzumformer bis 2,2kW |

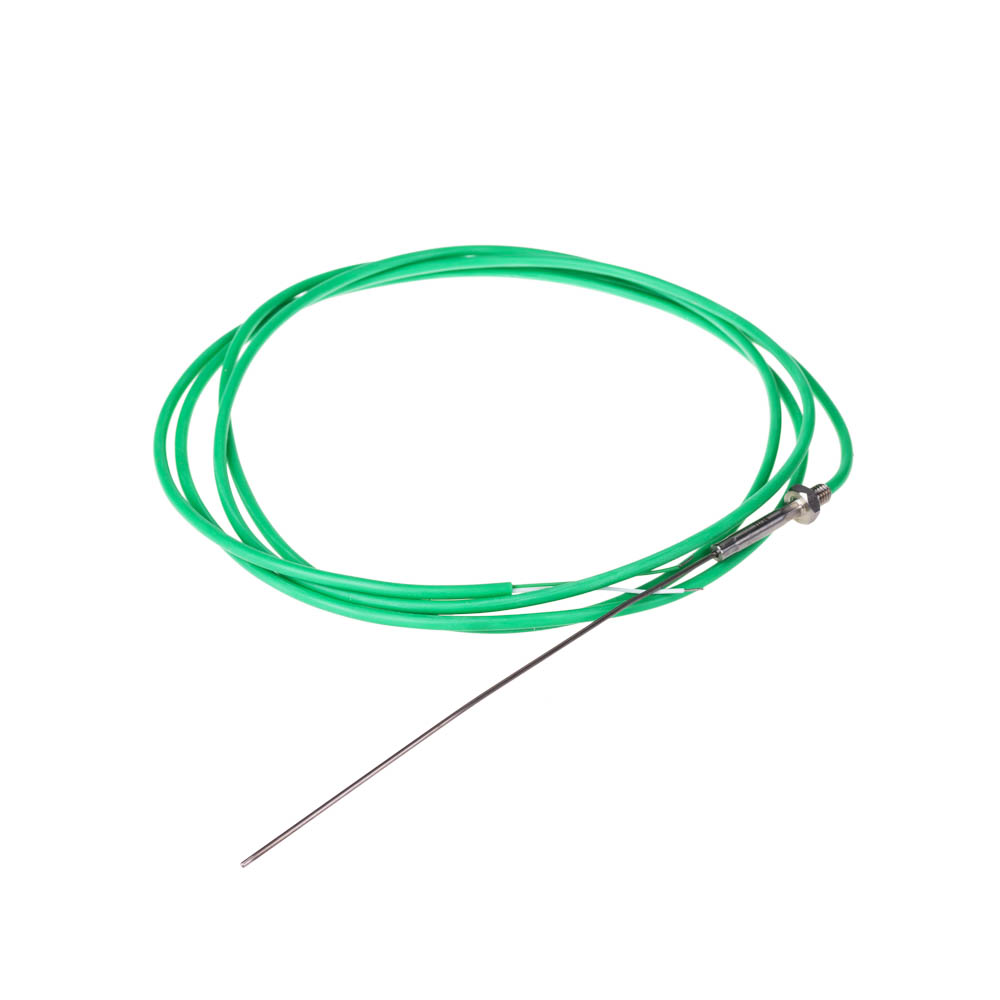

Info: Thermoelemente / Typ K sind zuverlässig und robust.
Bei einer Sensorlänge von ca. 122 mm kann der Fühler auch an unzugänglichen Stellen optimal positioniert werden.
Die PTFE-Ausgleichsleitung hat eine Standardlänge von 2,0 Metern und ist mit einem Miniaturstecker versehen.
Sollte eine Verlängerung der Ausgleichsleitung benötigt werden, so teilen Sie uns nur die Gewünschte länge mit.
Die Thermoelemente der DIN 60584 entsprechen, Klasse 1.
| Artikelnr. | Beschreibung |
|---|
| 5106956 | Temperaturfühler |
| 5106957 | Verlängerungskabel/ Ausgleichsleitung für Temperaturfühler (Meterware) |

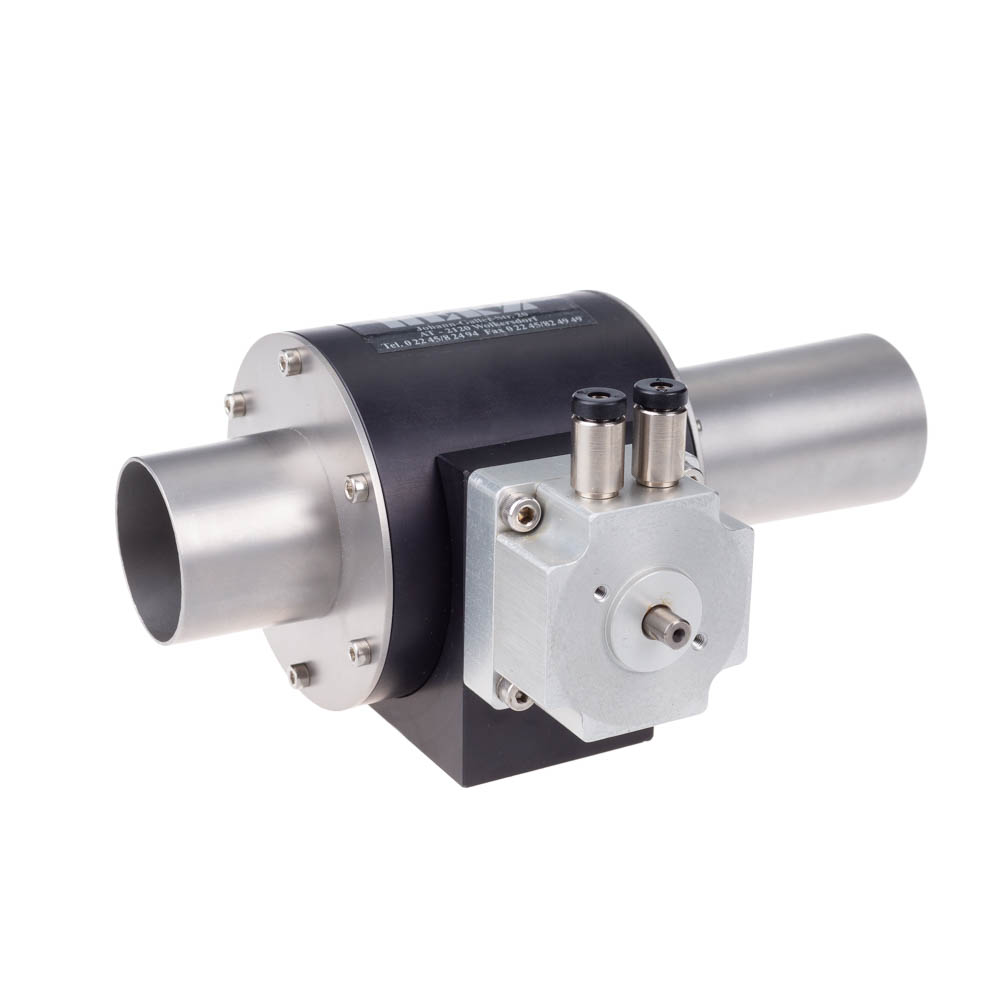

Datenblatt: Luftzufuhrabschalter pneumatisch, Ø 38mm und 60mmFunktion:
Pneumatischer Luftzufuhrabschalter zum aufstecken auf Gebläseflansch druckseitig ein HERZ- Hoch-und Mitteldruckgebläse.Ausstattung:
Drehantrieb pneumatisch, doppeltwirkend, Drehwinkel 90 °
Anschlußstutzen 38mm Gerät:
- Lufteinlass innen Ø 38mm
- Luftauslass aussen Ø 38mm
Anschlußstutzen 60mm Gerät:
- Lufteinlass innen Ø 60mm
- Luftauslass aussen Ø 60mm
Sonderausführung:
Anschlußstutzen Luftein-und Luftauslass à gleicher DurchmesserLuftanschluss:
2 x Druckluftschlauch Ø4mm ein Verschraubung mit Steckanschluss
| Artikelnr. | Beschreibung |
|---|
| 5107299 | Luftzufuhrabschalter pneumatisch für 38/40mm Schlauch |
| 5107296 | Luftzufuhrabschalter pneumatisch für 60/62mm Schlauch |

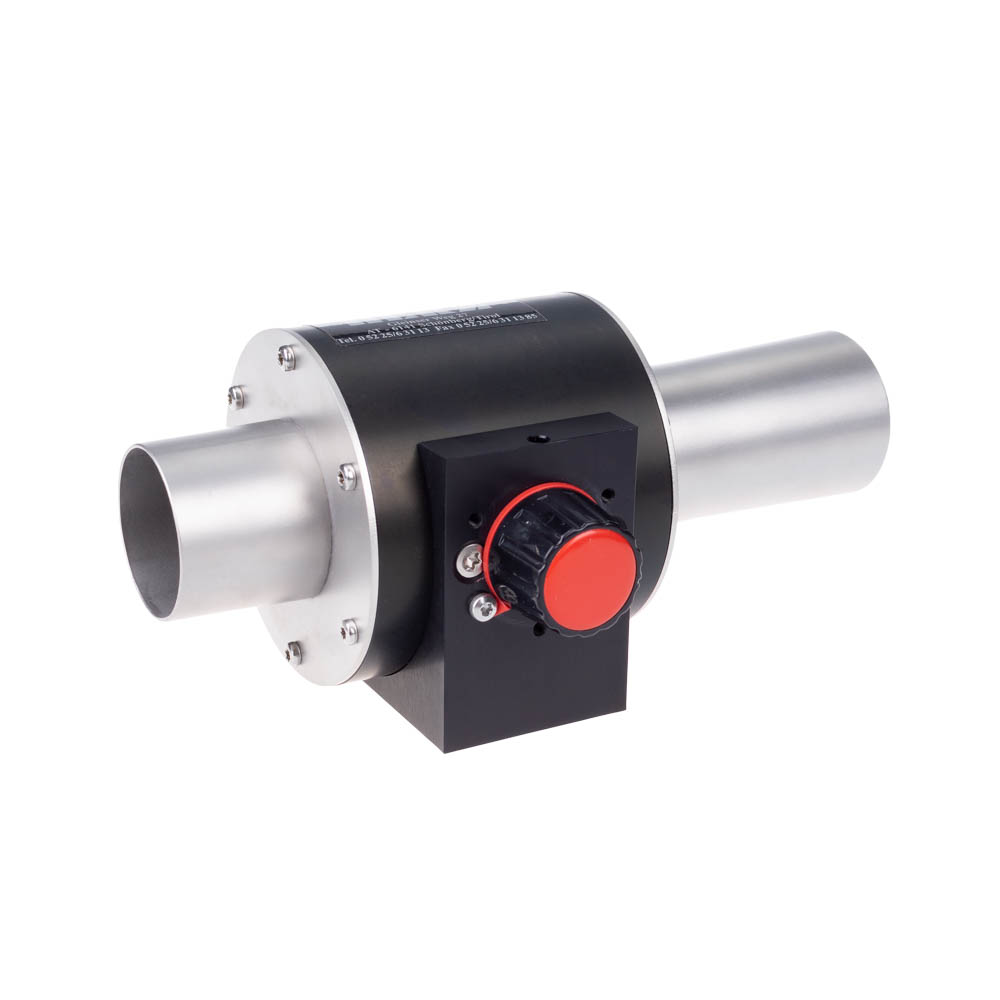

Datenblatt: Luftmengenregler manuell, Ø 38mm und 60mm
Funktion:
Manueller Luftmengenregler zum aufstecken auf Gebläseflansch druckseitig ein HERZ – Hoch-und Mitteldruckgebläse.
Ausstattung:
Drehantrieb über Drehknopf, Drehwinkel 90 °
Anschlußstutzen 38mm Gerät:
- Lufteinlass innen Ø 38mm
- Luftauslass aussen Ø 38mm
Anschlußstutzen 60mm Gerät:
- Lufteinlass innen Ø 60mm
- Luftauslass aussen Ø 60mm
Ausführung:
Anschlussstutzen Luftein-und Luftauslass –> gleicher Durchmesser
| Artikelnr. | Beschreibung |
|---|
| 5108755 | Luftmengenregler Handregelung für 38/40mm Schlauch |
| 5107295 | Luftmengenregler Handregelung für 60/62mm Schlauch |
